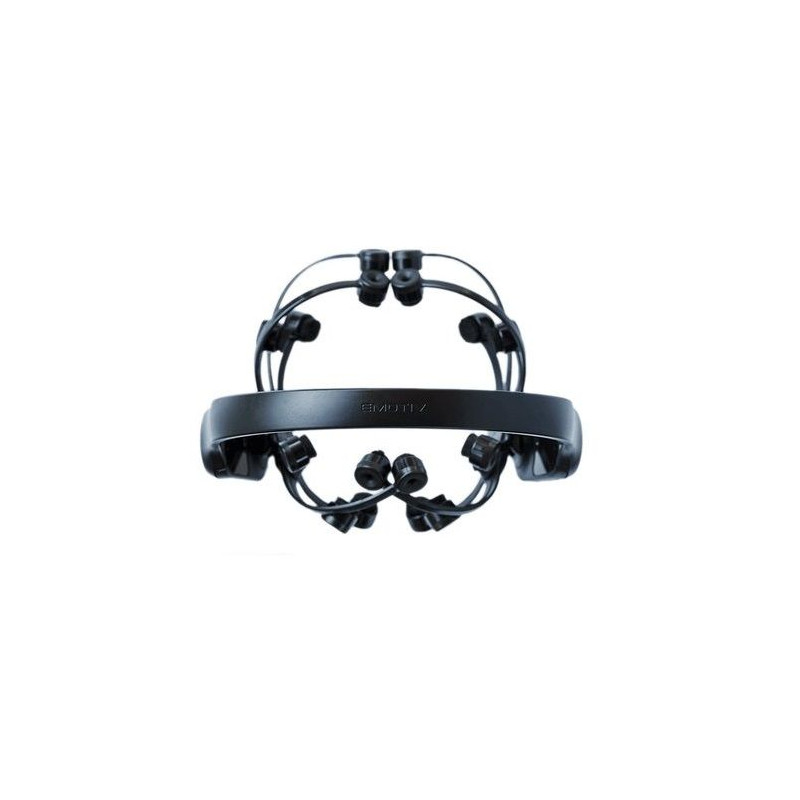

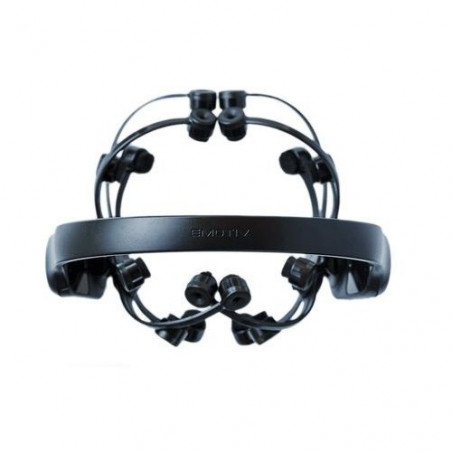

EMOTIV EPOC X – 14-kanałowy bezprzewodowy zestaw EEG

Niedostępny

Dostępność: na indywidualne zamówienie.
Czas oczekiwania: od 3 - 8 tygodni z możliwością wydłużenia terminu.
- standardowy czas wysyłki od 3 do 4 tygodni dla modeli EPOC X, Insight, Flex - fabryka na Filipinach
- standardowy czas wysyłki od 6 do 8 tygodni dla modeli X-trodes - fabryka w Izraelu

Emotiv Epoc X
Producent: EMOTIV, Inc., USA

EMOTIV EPOC X – 14-kanałowy bezprzewodowy zestaw EEG

EMOTIV EPOC X to profesjonalny, przenośny i bezprzewodowy 14-kanałowy system EEG przeznaczony do badań aktywności mózgu, eksperymentów naukowych, neurotechnologii oraz projektów BCI – Brain-Computer Interface, czyli interfejsów mózg–komputer.

Urządzenie umożliwia rejestrowanie aktywności elektrycznej mózgu w 14 lokalizacjach zgodnych z międzynarodowym systemem rozmieszczenia elektrod 10–20. Rozmieszczenie czujników zapewnia pokrycie obszarów czołowych, skroniowych, ciemieniowych i potylicznych, dzięki czemu EPOC X może być stosowany zarówno w badaniach akademickich, jak i projektach z zakresu psychologii, neuronauki, HCI – Human-Computer Interaction oraz BCI.

EPOC X wykorzystuje wielokrotnego użytku czujniki z filcowymi padami nasączanymi roztworem soli fizjologicznej. Rozwiązanie pozwala ograniczyć czas przygotowania badanego w porównaniu z klasycznymi systemami EEG wykorzystującymi żel przewodzący.

System pozwala na wybór częstotliwości próbkowania 128 lub 256 próbek na sekundę oraz rozdzielczości 14 albo 16 bitów. Rejestrowany sygnał EEG obejmuje zakres częstotliwości od 0,16 do 43 Hz.

Wbudowany 9-osiowy moduł IMU umożliwia równoczesne rejestrowanie ruchów i orientacji głowy. Transmisja danych może odbywać się bezprzewodowo przez Bluetooth Low Energy lub za pomocą dedykowanego odbiornika USB pracującego w paśmie 2,4 GHz.

EMOTIV EPOC X jest przeznaczony m.in. dla uczelni, laboratoriów badawczych, zespołów R&D, programistów BCI, specjalistów UX/HCI oraz użytkowników prowadzących eksperymenty wymagające mobilnej rejestracji EEG.

Najważniejsze cechy

profesjonalny bezprzewodowy zestaw EEG
14 kanałów EEG
2 dodatkowe elektrody referencyjne CMS/DRL
rozmieszczenie elektrod zgodne z międzynarodowym systemem 10–20
lokalizacje elektrod: AF3, F7, F3, FC5, T7, P7, O1, O2, P8, T8, FC6, F4, F8, AF4
możliwość wyboru częstotliwości próbkowania 128 lub 256 SPS
wewnętrzne próbkowanie sygnału z częstotliwością 2048 Hz
możliwość wyboru rozdzielczości 14 lub 16 bitów
zakres częstotliwości EEG: 0,16–43 Hz
wbudowane cyfrowe filtry sieciowe 50 Hz i 60 Hz
wbudowany cyfrowy filtr Sinc 5. rzędu
aktywny system redukcji zakłóceń wspólnych
czujniki wielokrotnego użytku
elektrody wykorzystujące filcowe pady nasączane roztworem soli fizjologicznej
możliwość szybkiego ponownego nawilżenia czujników podczas badania
bezprzewodowa transmisja danych
Bluetooth Low Energy
obsługa dedykowanego odbiornika USB 2,4 GHz
sprzęt przygotowany do obsługi Bluetooth 5.0
wbudowany 9-osiowy czujnik ruchu IMU
akcelerometr
żyroskop
magnetometr
rejestracja orientacji i ruchu głowy
wbudowany akumulator litowo-polimerowy
do 9 godzin pracy z odbiornikiem USB
do 6 godzin pracy przy transmisji Bluetooth Low Energy
masa tylko 170 g
konstrukcja umożliwiająca mobilne prowadzenie badań
współpraca z oprogramowaniem EMOTIV
możliwość wykorzystania w projektach BCI
możliwość dostępu do danych EEG w czasie rzeczywistym
możliwość integracji z własnym oprogramowaniem poprzez Cortex API i SDK
możliwość integracji m.in. z Python, MATLAB i Unity

Specyfikacja techniczna

Elektrody i kanały EEG
liczba kanałów EEG: 14
liczba elektrod referencyjnych: 2
kanały EEG: AF3, F7, F3, FC5, T7, P7, O1, O2, P8, T8, FC6, F4, F8, AF4
system rozmieszczenia elektrod: międzynarodowy system 10–20
elektrody referencyjne: CMS/DRL
standardowe położenie elektrod referencyjnych: P3/P4
alternatywne położenie elektrod referencyjnych: lewy i prawy wyrostek sutkowaty M1/M2
materiał czujników: filcowe pady nasączane roztworem soli fizjologicznej
czujniki: wielokrotnego użytku
Parametry sygnału EEG
metoda próbkowania: próbkowanie sekwencyjne
przetwornik: pojedynczy ADC
wewnętrzna częstotliwość próbkowania: 2048 Hz
wyjściowa częstotliwość próbkowania: 128 SPS lub 256 SPS
częstotliwość próbkowania: konfigurowana przez użytkownika
rozdzielczość: 14 lub 16 bitów
rozdzielczość napięciowa w trybie 14-bitowym: 0,51 µV/LSB
rozdzielczość napięciowa w trybie 16-bitowym: 0,1275 µV/LSB
pasmo przenoszenia: 0,16–43 Hz
filtr sieciowy: cyfrowy filtr notch 50 Hz
filtr sieciowy: cyfrowy filtr notch 60 Hz
filtracja: cyfrowy filtr Sinc 5. rzędu
zakres dynamiczny sygnału wejściowego: 8400 µVpp
zakres dynamiczny: około ±4,17 mV
sprzężenie wejścia: AC

Czujnik ruchu
wbudowany moduł IMU
model IMU: ICM-20948
liczba osi pomiarowych: 9
akcelerometr: 3-osiowy
żyroskop: 3-osiowy
magnetometr: 3-osiowy
dane orientacji: znormalizowane kwaterniony 4D
rozdzielczość: 14 lub 16 bitów
możliwość rejestrowania ruchu i orientacji głowy

Łączność
komunikacja: bezprzewodowa
Bluetooth: Bluetooth Low Energy
urządzenie sprzętowo przygotowane do Bluetooth 5.0
dedykowany bezprzewodowy odbiornik USB: tak
częstotliwość odbiornika bezprzewodowego: 2,4 GHz
interfejs USB: USB
transmisja EEG w czasie rzeczywistym: tak

Zasilanie
zasilanie: wbudowany akumulator
typ akumulatora: litowo-polimerowy
pojemność akumulatora: 595 mAh
czas pracy przy wykorzystaniu odbiornika USB: do 9 godzin
czas pracy przy wykorzystaniu Bluetooth Low Energy: do 6 godzin
akumulator: ładowalny

Parametry fizyczne
masa: 170 g
wymiary: 9 × 15 × 15 cm
konstrukcja: przenośna
konstrukcja pałąka: regulowana / obrotowa opaska
czujniki: wymienne i wielokrotnego użytku

Funkcje dostępne w ekosystemie EMOTIV

Dostępność poszczególnych funkcji zależy od wykorzystywanego oprogramowania oraz posiadanej licencji EMOTIV.

rejestrowanie danych EEG
podgląd EEG w czasie rzeczywistym
kontrola jakości kontaktu elektrod
analiza sygnałów EEG
eksport danych – zależnie od licencji
Mental Commands – polecenia mentalne
neutralny stan + do 4 wytrenowanych poleceń w jednym profilu
Performance Metrics
Excitement – pobudzenie
Engagement – zaangażowanie
Relaxation – relaks
Interest – zainteresowanie
Stress – stres
Attention – uwaga
wykrywanie mrugnięć
wykrywanie mrugnięcia lewym lub prawym okiem
wykrywanie zaskoczenia
wykrywanie marszczenia brwi
wykrywanie uśmiechu
wykrywanie zaciskania szczęki
wykrywanie śmiechu
wykrywanie asymetrycznego uśmiechu lewo/prawo
możliwość tworzenia własnych aplikacji BCI
dostęp poprzez Cortex API i SDK
współpraca z Python
współpraca z MATLAB
współpraca z Unity
możliwość integracji z własnymi systemami i procesami badawczymi

Oprogramowanie

EMOTIV EPOC X współpracuje z ekosystemem oprogramowania EMOTIV, w tym:

EMOTIV Launcher – połączenie, konfiguracja i zarządzanie urządzeniem
EmotivPRO – rejestrowanie, wizualizacja i analiza EEG
EmotivBCI – tworzenie i testowanie aplikacji Brain-Computer Interface
Cortex API
Cortex SDK
integracje z Python
integracje z MATLAB
integracje z Unity

Zakres dostępnych danych, możliwość eksportowania surowych danych EEG oraz dostęp do funkcji analitycznych zależy od posiadanego planu i licencji oprogramowania EMOTIV.

Informacja dotycząca zastosowania

EMOTIV EPOC X jest urządzeniem przeznaczonym do zastosowań badawczych, edukacyjnych, rozwojowych i BCI. Nie należy przedstawiać urządzenia jako medycznego aparatu EEG przeznaczonego do diagnostyki klinicznej.

Zastosowanie

badania EEG
badania naukowe
badania akademickie
neuronauka
neurotechnologia
projekty BCI – Brain-Computer Interface
interfejsy mózg–komputer
Human-Computer Interaction – HCI
badania UX
badania zachowania użytkowników
badania kognitywne
eksperymenty psychologiczne
badania dotyczące uwagi i zaangażowania
rozwój aplikacji wykorzystujących sygnały EEG
edukacja
laboratoria badawcze
projekty R&D
prototypowanie rozwiązań sterowanych sygnałami EEG
