Tekscan – systemy pomiaru nacisku, siły i rozkładu ciśnienia
Producent: Tekscan, Inc., USA

Tekscan to rodzina zaawansowanych systemów pomiarowych wykorzystujących cienkie i elastyczne czujniki do pomiaru siły, nacisku, ciśnienia kontaktowego oraz rozkładu obciążenia pomiędzy stykającymi się powierzchniami.
Systemy umożliwiają rejestrację danych statycznych i dynamicznych oraz przedstawianie ich w czasie rzeczywistym w postaci map nacisku, wykresów oraz wizualizacji 2D i 3D.
Typowy system Tekscan składa się z czujnika lub matrycy czujników, elektroniki akwizycji danych oraz dedykowanego oprogramowania analitycznego.
Technologia pozwala określać m.in. całkowitą siłę, ciśnienie kontaktowe, maksymalne ciśnienie, powierzchnię kontaktu, lokalizację największego nacisku oraz położenie i trajektorię środka siły / środka nacisku.
Tekscan oferuje ponad 200 standardowych matrycowych czujników nacisku o różnych wymiarach, kształtach, rozdzielczościach i zakresach pomiarowych; możliwe jest również wykonanie czujników niestandardowych.
Czujniki mapowania nacisku są bardzo cienkie i elastyczne – dla technologii pressure mapping producent podaje grubość około 0,1 mm (0,004"), dzięki czemu ich obecność ma niewielki wpływ na badany kontakt powierzchni.
Systemy znajdują zastosowanie m.in. w biomechanice, ergonomii, medycynie, rehabilitacji, stomatologii, sporcie, robotyce, motoryzacji, projektowaniu produktów, kontroli jakości, produkcji, badaniu opon, baterii, protez oraz analizie chodu ludzi i zwierząt.

Specyfikacja – najważniejsze cechy technologii

Pomiar: siła, nacisk i rozkład ciśnienia kontaktowego; wybrane systemy umożliwiają również pomiar temperatury powierzchniowej.
Czujniki: cienkowarstwowe, elastyczne czujniki matrycowe oraz jednopunktowe czujniki siły FlexiForce.
Liczba dostępnych czujników matrycowych: ponad 200 standardowych konfiguracji.
Minimalna typowa grubość czujników pressure mapping: około 0,1 mm.
Wizualizacja danych: mapy nacisku 2D i 3D.
Rejestracja danych: pomiary w czasie rzeczywistym oraz zapis pomiarów do późniejszej analizy.
Analizowane parametry mogą obejmować: całkowitą siłę, powierzchnię kontaktu, ciśnienie kontaktowe, maksymalne ciśnienie, maksymalną siłę, środek siły oraz jego trajektorię.
Kalibracja: zależnie od systemu jedno- lub wielopunktowa.
Eksport danych: w zależności od oprogramowania m.in. ASCII, Excel, MATLAB, AVI lub MP4.
Możliwość synchronizacji wybranych systemów z zewnętrznym sprzętem badawczym, np. EMG, systemami motion capture i platformami sił reakcji podłoża.
Komunikacja zależnie od konfiguracji: USB lub bezprzewodowo.
Standardowe wymagania komputerowe Tekscan: Windows 10 lub Windows 11, system 64-bit; procesory ARM/Snapdragon nie są obsługiwane.
Pamięć RAM: minimum 8 GB, zalecane 16 GB.
Port: minimum 1 × USB-A 2.0 lub nowszy; możliwe użycie adaptera USB-C.
W systemach bezprzewodowych wymagany jest interfejs Wi-Fi 802.11 b/g/n.

Modele / główne rodziny systemów Tekscan

I-Scan™ – uniwersalny system mapowania nacisku pomiędzy dwiema powierzchniami; podstawowa platforma Tekscan do badań przemysłowych, R&D i kontroli jakości; współpracuje z ponad 200 typami czujników.
I-Scan – konfiguracje Evolution / high-speed – zależnie od elektroniki i konfiguracji system umożliwia bardzo szybką akwizycję; producent podaje maksymalną szybkość skanowania czujnika do 20 kHz.
Grip™ – system pomiaru nacisku i siły podczas chwytania przedmiotów; przeznaczony do badań dłoni, palców, ergonomii oraz projektowania uchwytów i narzędzi. W wersji przewodowej szybkość skanowania wynosi do 750 Hz; stosowany jest m.in. czujnik 4256E.
Body Pressure Measurement System – BPMS™ – system mapowania nacisku ciała przeznaczony m.in. do badania materacy, łóżek, siedzisk, poduszek, wózków oraz powierzchni podpierających ciało. System może wykorzystywać od jednego do ośmiu czujników.
BPMS Research – konfiguracje badawcze wykorzystujące m.in. czujniki 5315 oraz 5400N; dostępne są konfiguracje jedno- i wieloczujnikowe.
CONFORMat™ – elastyczny system mapowania nacisku przeznaczony szczególnie do zaawansowanych badań siedzisk, pozycjonowania, poduszek i powierzchni podpierających ciało; wykorzystuje m.in. czujniki 5330 i 5330D.
ErGO-Scan™ – system do klinicznej oceny siedzisk i pozycjonowania osób korzystających z wózków; wykorzystuje czujnik 7300 oraz elektronikę TekDAQ 200, z możliwością pracy przewodowej lub przez Wi-Fi.

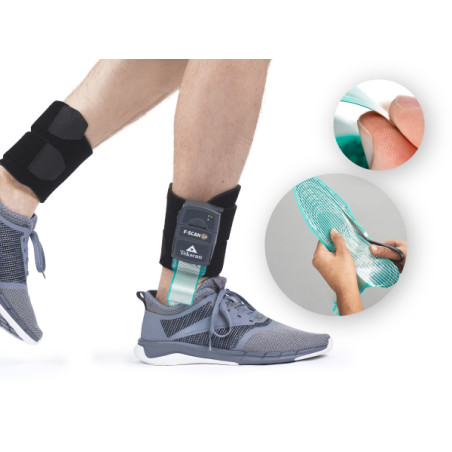

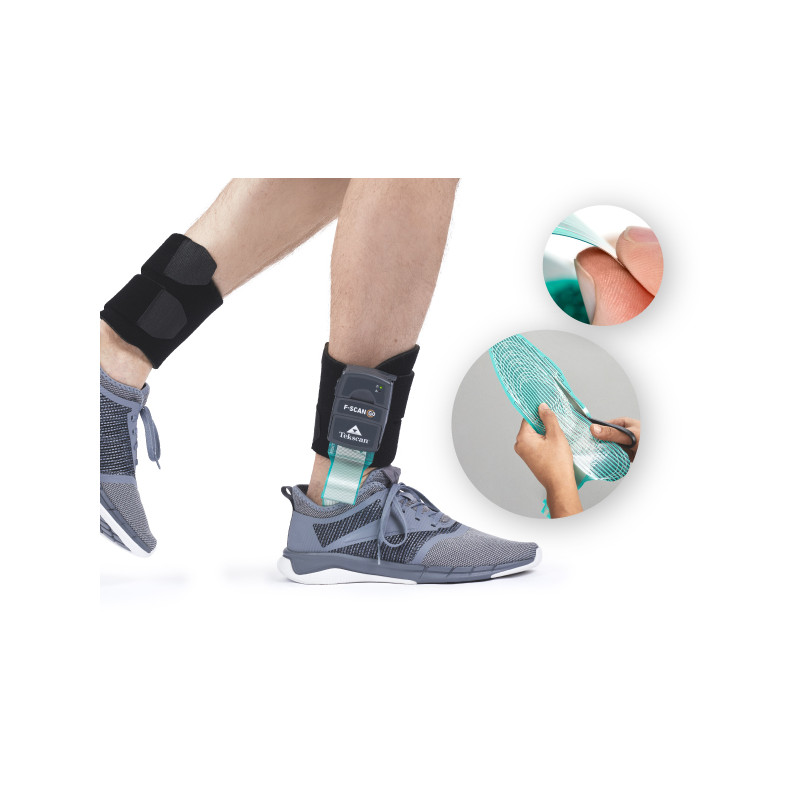

F-Scan™ GO – bezprzewodowy system pomiaru nacisku wewnątrz obuwia do analizy chodu i funkcji stopy; wykorzystuje przycinane czujniki 3010, elektronikę TekDAQ i zapis danych na kartach microSD.
F-Scan GO / FootVIEW Pro – konfiguracja badawcza umożliwia rejestrację z częstotliwością do 500 Hz oraz synchronizację z systemami EMG, motion capture i innym wyposażeniem laboratoryjnym.
Strideway™ – modułowa platforma do analizy chodu rejestrująca kolejne kroki oraz parametry siłowe, naciskowe, czasowe i przestrzenne; dostępna w różnych rozdzielczościach i długościach od około 1 do 5 m.
MobileMat™ 3140 – przenośna mata do pomiaru nacisku podeszwowego; obszar aktywny około 48,7 × 44,7 cm, rozdzielczość 1 sensel/cm², szybkość skanowania do 100 Hz.
MobileMat™ HR 7101E – wysokorozdzielcza wersja maty; 8448 elementów pomiarowych, rozdzielczość 3,9 sensela/cm² i szybkość skanowania do 185 Hz.
F-Socket™ – system mapowania nacisku stosowany przy projektowaniu, dopasowywaniu i ocenie protez.
K-Scan™ – system przeznaczony do analizy nacisków i obciążeń występujących pomiędzy powierzchniami stawowymi.
TireScan™ – rodzina systemów do badania rozkładu nacisku opony oraz śladu kontaktu opony z podłożem; w ofercie znajdują się m.in. konfiguracje TireScan CrossDrive, VersaTek oraz High Speed TireScan.
Nip Pressure Alignment Tool™ – system do pomiaru i kontroli rozkładu nacisku pomiędzy wałkami.
Wiper™ System – system do analizy rozkładu nacisku piór wycieraczek.
FlexiForce™ – cienkie, elastyczne jednopunktowe czujniki siły przeznaczone do badań, prototypowania oraz integracji OEM.
ELF™ – Economical Load & Force Measurement System – system pomiaru siły wykorzystujący czujniki FlexiForce; wersja standardowa umożliwia próbkowanie do 200 Hz, a High-Speed ELF do 6000 Hz; możliwy pomiar maksymalnie 16 punktów przy zastosowaniu wielu modułów.
WELF 2 – bezprzewodowy system akwizycji danych współpracujący z czujnikami siły FlexiForce.
T-Scan™ Novus™ – system cyfrowej analizy okluzji stomatologicznej mierzący czas i względny rozkład sił zgryzowych; maksymalna częstotliwość rejestracji wynosi do 500 Hz w trybie Turbo.
T-Scan™ Novus Core™ – uproszczona wersja systemu cyfrowej analizy okluzji przeznaczona do podstawowych zastosowań stomatologicznych.
Animal Strideway™ oraz Hoof™ – systemy przeznaczone do analizy chodu i rozkładu obciążeń u zwierząt.

Oprogramowanie wymagane do działania

Systemy Tekscan nie wymagają jednego wspólnego programu – oprogramowanie dobiera się do konkretnej platformy pomiarowej.

I-Scan™ – I-Scan Software / I-Scan Evolution – podstawowe oprogramowanie do akwizycji, kalibracji, wizualizacji i analizy danych; umożliwia m.in. prezentację 2D/3D, analizę siły, ciśnienia, powierzchni kontaktu i środka siły. Każdy typ sensora wykorzystuje odpowiedni plik Sensor MAP, definiujący geometrię matrycy czujnika.

F-Scan GO – FootVIEW™ – oprogramowanie kliniczne do analizy funkcji stopy i chodu.

F-Scan GO – FootVIEW™ Pro – wersja badawcza rozszerzona m.in. o próbkowanie do 500 Hz, eksport ASCII, synchronizację z urządzeniami zewnętrznymi oraz Data Reader Toolkit do integracji z MATLAB, Python, C# i LabVIEW.

MobileMat / MobileMat HR – FootMat™ Software for Clinicians – oprogramowanie do klinicznej analizy funkcji stopy i chodu.

MobileMat / MobileMat HR – FootMat™ Software for Researchers – rozszerzona wersja badawcza umożliwiająca m.in. eksport do ASCII, Excel i MATLAB oraz synchronizację z zewnętrznymi systemami biomechanicznymi.

Grip – Grip Software – oprogramowanie do rejestracji oraz analizy nacisku i sił dłoni, z wizualizacją 2D/3D, analizą środka siły i możliwością eksportu danych.

BPMS / CONFORMat – dedykowane oprogramowanie Tekscan do mapowania nacisku ciała – wizualizacja 2D/3D, pomiar średniego i maksymalnego nacisku, powierzchni kontaktu oraz środka nacisku.

ErGO-Scan – ErGO-Scan Software – uproszczone oprogramowanie kliniczne do rejestrowania i dokumentowania map nacisku podczas oceny siedzisk.

ELF – ELF Software – oprogramowanie Windows do pomiaru siły z czujników FlexiForce, kalibracji, zapisu danych i eksportu ASCII.

T-Scan Novus / Novus Core – T-Scan Software – dedykowane oprogramowanie stomatologiczne do analizy siły i czasu kontaktów zgryzowych; aktualna wersja obsługuje Windows 10 i Windows 11.

Dla zastosowań integracyjnych dostępny jest również Tekscan Pressure Mapping SDK – Software Development Kit, umożliwiający tworzenie własnych aplikacji współpracujących z elektroniką Tekscan. SDK działa w Windows 10 lub nowszym i korzysta z bibliotek .NET; producent udostępnia przykłady integracji m.in. z C#, MATLAB, LabVIEW i Visual Basic.
