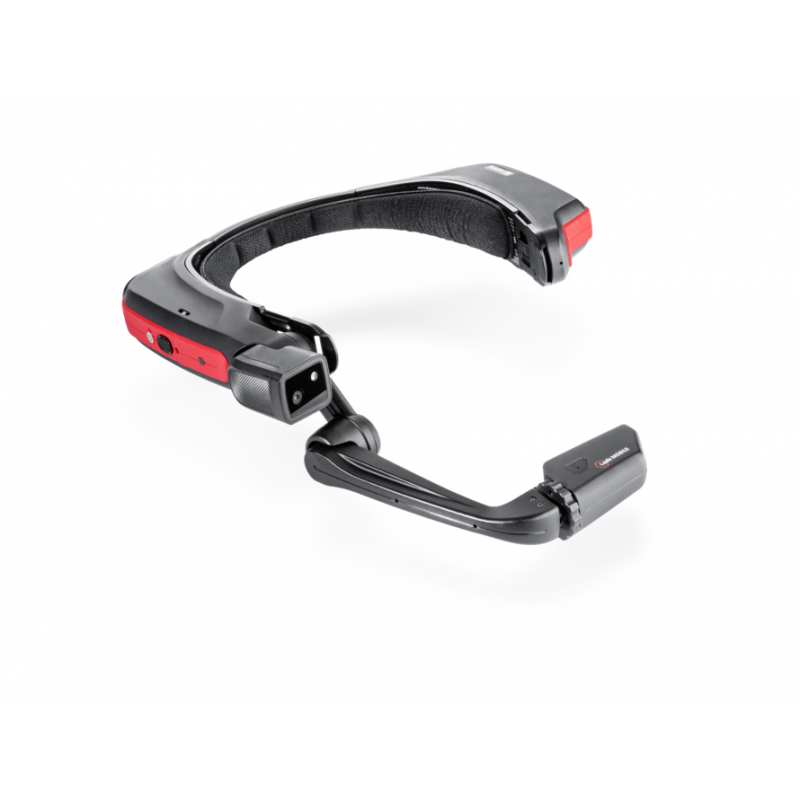

RealWear Navigator Z1 – inteligentne okulary ATEX / IECEx Zone 1/21

Zapytaj o cenę i dostępność na info(@)pronetkrakow.com.pl

Producent: RealWear, Inc., USA

RealWear Navigator Z1 – inteligentne okulary ATEX / IECEx Zone 1/21 z kamerą termowizyjną FLIR

RealWear Navigator Z1 to profesjonalne, iskrobezpieczne urządzenie wearable klasy assisted reality, czyli przemysłowe inteligentne okulary / komputer nagłowny przeznaczony do pracy w strefach zagrożonych wybuchem ATEX i IECEx Zone 1/21.

Urządzenie zostało zaprojektowane dla pracowników pierwszej linii, którzy podczas wykonywania zadań muszą mieć obie ręce wolne. Sterowanie głosowe umożliwia obsługę aplikacji, dokumentacji, rozmów wideo, aparatu oraz procedur cyfrowych bez konieczności korzystania z ekranu dotykowego.

RealWear Navigator Z1 wykorzystuje wydajną platformę Qualcomm QCS6490, 8 GB pamięci RAM i 128 GB pamięci wewnętrznej. W aktualnej konfiguracji producenta urządzenie oferuje wysokiej rozdzielczości kamerę główną oraz zintegrowany moduł termowizyjny FLIR Lepton 3.5, umożliwiający jednoczesne prowadzenie inspekcji wizualnych i termicznych.

System czterech mikrofonów z aktywną redukcją hałasu zapewnia rozpoznawanie komend głosowych nawet w środowisku o natężeniu hałasu do 100 dBA.

RealWear Navigator Z1 do stref ATEX Zone 1/21

Navigator Z1 został opracowany specjalnie dla miejsc, w których standardowa elektronika użytkowa nie może być stosowana ze względu na obecność gazów, par lub palnych pyłów.

Urządzenie może być wykorzystywane między innymi w:

przemyśle naftowym i gazowym
rafineriach
przemyśle petrochemicznym
zakładach chemicznych
energetyce
instalacjach offshore
przemyśle farmaceutycznym
zakładach produkcyjnych
utrzymaniu ruchu
serwisie terenowym
inspekcjach technicznych
diagnostyce instalacji
szkoleniach zdalnych
zdalnym wsparciu ekspertów
cyfrowych instrukcjach pracy
zastosowaniach górniczych
Certyfikacja ATEX i IECEx

RealWear Navigator Z1 posiada certyfikację dla środowisk zagrożonych wybuchem gazów i pyłów oraz dodatkowe dopuszczenie górnicze.

ATEX:

I M1 Ex ia I Ma
II 2G Ex ib IIC T4 Gb
II 2D Ex ib IIIC T200°C Db

IECEx:

Ex ia I Ma
Ex ib IIC T4 Gb
Ex ib IIIC T200°C Db

Zastosowanie:

Zone 1 – atmosfera gazowa
Zone 21 – atmosfera pyłowa
górnictwo – grupa I, kategoria M1

Urządzenie posiada również dodatkowe certyfikacje przeznaczone dla wybranych rynków światowych, między innymi UKEX, QPS dla Ameryki Północnej, IA, INMETRO, PCEC, TIIS oraz KCs.

Sterowanie głosowe – całkowicie wolne ręce

Jedną z najważniejszych cech RealWear Navigator Z1 jest możliwość obsługi urządzenia bez używania rąk.

System został zaprojektowany do rozpoznawania poleceń głosowych w bardzo głośnym środowisku przemysłowym. Cztery cyfrowe mikrofony wykorzystują aktywną redukcję hałasu, umożliwiając sterowanie głosowe przy poziomie hałasu otoczenia sięgającym 100 dBA.

Pozwala to pracownikowi jednocześnie:

wykonywać czynności serwisowe
korzystać z cyfrowych instrukcji
prowadzić rozmowę z ekspertem
wykonywać zdjęcia
nagrywać wideo
prowadzić inspekcję
sprawdzać dokumentację
realizować cyfrową procedurę krok po kroku

bez odkładania narzędzi i bez konieczności korzystania z urządzenia trzymanego w dłoni.

Kamera wizualna i termowizja FLIR

Navigator Z1 łączy obrazowanie wysokiej rozdzielczości z profesjonalnym modułem termowizyjnym.

Aktualna wersja urządzenia wyposażona jest w kamerę główną wysokiej rozdzielczości oraz moduł:

Teledyne FLIR Lepton 3.5

Moduł termiczny umożliwia wykorzystanie urządzenia podczas kontroli między innymi:

instalacji elektrycznych
silników
pomp
zaworów
rurociągów
wymienników ciepła
urządzeń mechanicznych
rozdzielnic
instalacji procesowych
elementów mogących wykazywać anomalie temperaturowe
Parametry kamery termowizyjnej FLIR
sensor: FLIR Lepton 3.5
rozdzielczość termiczna: 160 × 120 px
częstotliwość obrazu: 8,7 Hz
poziome pole widzenia HFOV: około 57°
diagonalne pole widzenia DFOV: około 71°
zakres spektralny: 8–14 µm
czułość termiczna NETD: <50 mK
możliwość wykonywania zdjęć radiometrycznych
współpraca z rozwiązaniami FLIR Thermal
odczyt temperatury zapisany w obrazie

Zdalne wsparcie i współpraca z ekspertem

RealWear Navigator Z1 może być wykorzystywany do prowadzenia zdalnych konsultacji pomiędzy pracownikiem znajdującym się w strefie Ex a ekspertem pracującym w dowolnej lokalizacji.

Kamera przekazuje obraz z perspektywy pracownika, dzięki czemu ekspert może obserwować wykonywane czynności i pomagać między innymi podczas:

diagnostyki awarii
uruchamiania urządzeń
przeglądów
napraw
odbiorów instalacji
kontroli jakości
audytów
szkoleń pracowników
instalacji nowych urządzeń

Pozwala to ograniczyć konieczność fizycznej obecności specjalisty w miejscu wykonywania pracy.

Wyświetlacz typu assisted reality

Navigator Z1 wykorzystuje kolorowy mikrowyświetlacz umieszczony w polu widzenia użytkownika.

Nie jest to klasyczny zestaw VR ani przezroczysty wyświetlacz AR zasłaniający pole widzenia.

Ekran znajduje się przed jednym okiem i może być odpowiednio ustawiony, dzięki czemu użytkownik zachowuje bezpośredni widok otoczenia oraz jednocześnie może korzystać z:

instrukcji
schematów
zdjęć
dokumentacji technicznej
list kontrolnych
rozmów wideo
informacji procesowych
aplikacji przemysłowych

Specyfikacja techniczna RealWear Navigator Z1
producent: RealWear
model: Navigator Z1
typ urządzenia: iskrobezpieczny przemysłowy komputer nagłowny / smart glasses
zastosowanie: ATEX / IECEx Zone 1/21
procesor: Qualcomm QCS6490
pamięć RAM: 8 GB
pamięć wewnętrzna: 128 GB
system operacyjny: platforma RealWear oparta na Android
sterowanie: głosowe, hands-free
obsługiwany poziom hałasu dla rozpoznawania głosu: do 100 dBA
liczba mikrofonów: 4
aktywna redukcja hałasu: tak
głośniki: zintegrowane
kamera główna: wysokiej rozdzielczości
kamera termiczna: FLIR Lepton 3.5
rozdzielczość kamery termicznej: 160 × 120 px
wyświetlacz: kolorowy LCoS
rozdzielczość wyświetlacza: 1280 × 720 px
pole widzenia wyświetlacza: 24°
regulowany wysięgnik wyświetlacza: tak
obsługa lewego i prawego oka: tak
Wi-Fi: IEEE 802.11 a/b/g/n/ac/ax
Bluetooth: tak
GPS: tak
GLONASS: tak
BeiDou: tak
Galileo: tak
NavIC: tak
QZSS: tak
SBAS: tak
USB: USB-C
audio: złącze 3,5 mm
akumulator: wymienny Li-Ion
pojemność akumulatora: około 2560 mAh
stopień ochrony: IP66
odporność: MIL-STD-810H
temperatura pracy: od -20°C do +55°C
masa: około 383 g
wymiary po złożeniu: około 191 × 210 × 56 mm
wymiary po rozłożeniu: około 318 × 210 × 30 mm
Czujniki i lokalizacja
3-osiowy żyroskop
3-osiowy akcelerometr
magnetometr
barometr
czujnik światła
systemy GNSS
stabilizacja ruchu urządzenia
Konstrukcja przystosowana do środków ochrony indywidualnej PPE

Navigator Z1 został przygotowany do pracy razem ze środkami ochrony indywidualnej – PPE, Personal Protective Equipment.

Urządzenie może być wykorzystywane razem z odpowiednimi:

hełmami ochronnymi
okularami ochronnymi
okularami korekcyjnymi
ochronnikami słuchu
słuchawkami przewodowymi lub bezprzewodowymi

Dzięki temu komputer nagłowny może być stosowany jako element wyposażenia pracownika terenowego bez konieczności rezygnowania z wymaganych środków ochrony indywidualnej.

Wytrzymałość IP66 i MIL-STD-810H

RealWear Navigator Z1 został zaprojektowany do pracy w trudnych warunkach przemysłowych.

Urządzenie zapewnia:

ochronę IP66 przed pyłem i wodą
konstrukcję testowaną zgodnie z MIL-STD-810H
odporność na upadki
zakres temperatur pracy od -20°C do +55°C
konstrukcję przeznaczoną do środowiska przemysłowego

Wymienny akumulator

Navigator Z1 posiada wymienny akumulator.

W warunkach wymagających całodziennej pracy możliwość wymiany baterii pozwala szybko przywrócić urządzenie do działania bez konieczności oczekiwania na pełne ładowanie całego zestawu.

Ładowanie urządzenia i akumulatorów powinno odbywać się poza strefą zagrożoną wybuchem, zgodnie z wymaganiami producenta.

Zawartość zestawu

Standardowy zestaw obejmuje:
RealWear Navigator Z1
wymienny akumulator
pasek Tri-Band
etui ochronne
przewód USB
śrubokręt
instrukcję szybkiego uruchomienia
dokumentację bezpieczeństwa

Dokładna zawartość zestawu może zależeć od konfiguracji i rynku sprzedaży.

Zastosowania RealWear Navigator Z1

RealWear Navigator Z1 sprawdzi się szczególnie podczas:
zdalnego wsparcia technicznego
serwisu terenowego
utrzymania ruchu
inspekcji urządzeń
inspekcji termowizyjnych
kontroli jakości
szkoleń pracowników
uruchamiania instalacji
odbiorów technicznych
cyfrowych procedur pracy
dokumentowania usterek
wykonywania zdjęć i nagrań w strefie Ex
prowadzenia audytów
konsultacji z ekspertami
realizacji cyfrowych checklist
pracy w systemach connected worker

RealWear Navigator Z1 – następca HMT-1Z1

Navigator Z1 jest nową generacją iskrobezpiecznego komputera nagłownego RealWear i zastępuje wcześniejszy model HMT-1Z1.

W porównaniu z HMT-1Z1 nowa platforma zapewnia znacznie wyższą wydajność, większą pamięć operacyjną, wyświetlacz o wyższej rozdzielczości, bardziej zaawansowaną kamerę, nowoczesną łączność oraz możliwość wykorzystania modułu termowizyjnego FLIR.

Dzięki modułowej konstrukcji i wydajnemu procesorowi Qualcomm QCS6490 Navigator Z1 został przygotowany również do nowych zastosowań wykorzystujących analizę obrazu, sztuczną inteligencję oraz cyfrowe procedury pracy.

RealWear Navigator Z1 – inteligentne okulary do stref zagrożonych wybuchem

RealWear Navigator Z1 łączy funkcje przemysłowych smart glasses, mobilnego terminala, kamery wizyjnej, kamery termowizyjnej oraz systemu komunikacji ze zdalnym ekspertem.

Certyfikacja ATEX i IECEx Zone 1/21, możliwość pracy bez używania rąk, sterowanie głosowe w hałasie do 100 dBA, kamera termowizyjna FLIR oraz odporna konstrukcja IP66/MIL-STD-810H sprawiają, że urządzenie jest przeznaczone do zastosowań, w których standardowe smartfony, tablety i okulary inteligentne nie mogą być używane.

Navigator Z1 jest szczególnie wartościowym rozwiązaniem dla przedsiębiorstw rozwijających koncepcję connected worker, cyfrowe utrzymanie ruchu, zdalne wsparcie techniczne oraz inspekcje termowizyjne bezpośrednio w strefach zagrożonych wybuchem.
