EMOTIV Insight – 5-kanałowy bezprzewodowy zestaw EEG

Niedostępny

Dostępność: na indywidualne zamówienie.
Czas oczekiwania: od 3 - 8 tygodni z możliwością wydłużenia terminu.
- standardowy czas wysyłki od 3 do 4 tygodni dla modeli EPOC X, Insight, Flex - fabryka na Filipinach
- standardowy czas wysyłki od 6 do 8 tygodni dla modeli X-trodes - fabryka w Izraelu

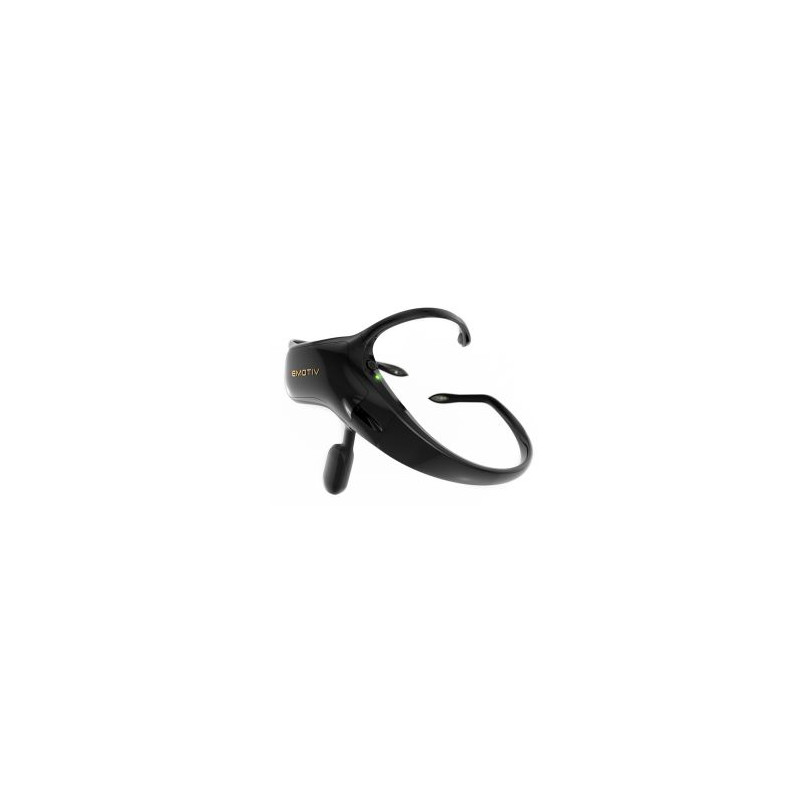

EMOTIV Insight
Producent: EMOTIV, Inc., USA

EMOTIV Insight – 5-kanałowy bezprzewodowy zestaw EEG

EMOTIV Insight to lekki, przenośny, 5-kanałowy system EEG przeznaczony do rejestracji aktywności elektrycznej mózgu oraz realizacji projektów BCI (Brain-Computer Interface – interfejs mózg–komputer). Konstrukcja urządzenia została zaprojektowana z myślą o zastosowaniach badawczych, edukacyjnych, eksperymentalnych oraz tworzeniu aplikacji wykorzystujących dane EEG w czasie rzeczywistym.

Insight wykorzystuje pięć kanałów EEG rozmieszczonych zgodnie ze standardowym systemem lokalizacji elektrod 10–20: AF3, AF4, T7, T8 oraz Pz. Dodatkowe elektrody referencyjne CMS/DRL umieszczone są w rejonie lewego wyrostka sutkowatego. Zastosowane hydrofilowe półsuche czujniki polimerowe pozwalają na szybkie przygotowanie urządzenia do pracy przy użyciu niewielkiej ilości płynu, bez konieczności stosowania klasycznego żelu EEG.

System rejestruje sygnał EEG z częstotliwością 128 próbek/s na kanał, przy rozdzielczości 16 bitów i paśmie przenoszenia 0,5–43 Hz. Urządzenie posiada również 9-osiowy moduł IMU obejmujący akcelerometr, żyroskop oraz magnetometr, dzięki czemu możliwe jest jednoczesne rejestrowanie ruchów i orientacji głowy.

Bezprzewodowa komunikacja wykorzystuje Bluetooth Low Energy z obsługą Bluetooth 5. Wbudowany akumulator litowo-polimerowy 480 mAh zapewnia według producenta do 20 godzin pracy na jednym ładowaniu.

Insight współpracuje z ekosystemem oprogramowania EMOTIV i może być wykorzystywany m.in. do rejestrowania surowych danych EEG, analizy aktywności mózgu, tworzenia eksperymentów, obsługi poleceń mentalnych, rozpoznawania wybranych ekspresji twarzy oraz budowy własnych aplikacji BCI poprzez Cortex SDK/API.

Produkt jest przeznaczony do badań, edukacji, rozwoju aplikacji oraz użytku osobistego. EMOTIV zaznacza, że jego produkty nie są oferowane jako wyroby medyczne i nie są przeznaczone do diagnozowania ani leczenia chorób.

Najważniejsze cechy

5-kanałowy system EEG
kanały EEG: AF3, AF4, T7, T8, Pz
2 elektrody referencyjne CMS/DRL
rozmieszczenie elektrod zgodne z systemem 10–20
hydrofilowe półsuche czujniki polimerowe
szybkie przygotowanie do pomiaru – producent deklaruje ok. 1–2 minuty
rejestracja EEG w czasie rzeczywistym
częstotliwość próbkowania EEG: 128 próbek/s na kanał
rozdzielczość EEG: 16 bitów
czułość: 1 LSB = 0,1275 µV
pasmo przenoszenia: 0,5–43 Hz
cyfrowe filtry notch: 50 Hz i 60 Hz
wbudowany cyfrowy filtr Sinc 5. rzędu
zakres dynamiczny wejścia: 8400 µVpp
sprzężenie wejścia: AC
bezprzewodowa transmisja danych
Bluetooth Low Energy
obsługa Bluetooth 5
9-osiowy system pomiaru ruchu IMU
3-osiowy akcelerometr
3-osiowy żyroskop
3-osiowy magnetometr
rejestrowanie ruchu głowy
wbudowany akumulator
czas pracy do 20 godzin
możliwość rejestrowania surowego sygnału EEG – zależnie od posiadanej licencji
obsługa funkcji Mental Commands – zależnie od licencji
obsługa Performance Metrics – zależnie od licencji
wykrywanie wybranych ekspresji twarzy – zależnie od licencji
współpraca z oprogramowaniem EMOTIV
obsługa Cortex SDK/API dla aplikacji BCI
zastosowania badawcze, edukacyjne i deweloperskie

Specyfikacja techniczna

EEG
liczba kanałów EEG: 5
pozycje elektrod: AF3, AF4, T7, T8, Pz
liczba elektrod referencyjnych: 2
elektrody referencyjne: CMS/DRL
położenie elektrod referencyjnych: lewy wyrostek sutkowaty
system rozmieszczenia elektrod: międzynarodowy system 10–20
materiał czujników: hydrofilowy półsuchy polimer
częstotliwość próbkowania: 128 próbek/s na kanał
rozdzielczość: 16 bitów
rozdzielczość napięciowa: 1 LSB = 0,1275 µV
pasmo częstotliwości: 0,5–43 Hz
filtr sieciowy: cyfrowy notch 50 Hz / 60 Hz
filtracja: cyfrowy filtr Sinc 5. rzędu
zakres dynamiczny: 8400 µVpp
tryb sprzężenia: AC

Czujniki ruchu
moduł IMU: ICM-20948
liczba osi pomiarowych: 9
akcelerometr: 3-osiowy
zakres akcelerometru: ±8 g
żyroskop: 3-osiowy
zakres żyroskopu: ±2000°/s
dane orientacji: możliwość przeliczenia do czterech znormalizowanych kwaternionów
magnetometr: 3-osiowy
zakres magnetometru: ±12 gauss
częstotliwość próbkowania danych ruchowych: 32 Hz
rozdzielczość danych ruchowych: 16 bitów

Łączność
komunikacja: bezprzewodowa
interfejs: Bluetooth Low Energy
obsługiwany standard: Bluetooth 5

Zasilanie
rodzaj akumulatora: wewnętrzny akumulator litowo-polimerowy
pojemność: 480 mAh
deklarowany czas pracy: do 20 godzin na jednym ładowaniu
akumulator: ładowalny

Obsługiwane funkcje analityczne

Dostępność poniższych funkcji zależy od wykorzystywanego oprogramowania oraz posiadanej licencji EMOTIV.

Mental Commands – polecenia mentalne
stan neutralny + do 4 wytrenowanych poleceń w jednym profilu treningowym
Performance Metrics – metryki aktywności i stanu użytkownika
Excitement – pobudzenie
Engagement – zaangażowanie
Relaxation – relaks
Interest – zainteresowanie
Stress – stres
Attention – uwaga
rozpoznawanie mrugnięcia
rozpoznawanie mrugnięcia lewym lub prawym okiem
rozpoznawanie zaskoczenia
rozpoznawanie zmarszczenia brwi
rozpoznawanie uśmiechu
rozpoznawanie zaciśnięcia szczęki

Oprogramowanie wymagane do działania

Do konfiguracji urządzenia oraz korzystania z ekosystemu EMOTIV wymagane jest konto EmotivID oraz oprogramowanie EMOTIV Launcher.

EMOTIV Launcher odpowiada m.in. za:

połączenie zestawu EEG z komputerem
zarządzanie połączeniem Bluetooth
kontrolę jakości kontaktu elektrod
kontrolę stanu baterii
zarządzanie urządzeniem
instalowanie i uruchamianie aplikacji EMOTIV
zarządzanie licencjami
dostęp do Cortex SDK

Uwaga: zakup zestawu EMOTIV Insight nie oznacza automatycznie zakupu wszystkich licencji programowych.

Producent wskazuje, że dla Insight dostęp do określonych aplikacji, danych i funkcji może wymagać oddzielnej licencji lub subskrypcji.

W zależności od zastosowania można korzystać m.in. z:

EMOTIV Launcher – podstawowe środowisko do połączenia i zarządzania urządzeniem
EmotivPRO – rejestracja, wizualizacja, organizacja i analiza danych EEG oraz tworzenie eksperymentów
EmotivBCI – aplikacje i eksperymenty związane z interfejsem mózg–komputer
BrainViz – wizualizacja aktywności mózgu
Cortex SDK/API – tworzenie własnych aplikacji wykorzystujących dane EEG i BCI

Dostęp do surowych danych EEG, części metryk oraz zaawansowanych funkcji zależy od wybranego planu licencyjnego.

EmotivPRO – dostępne warianty oprogramowania

Producent oferuje kilka poziomów licencji EmotivPRO:
EmotivPRO Lite
EmotivPRO Standard
EmotivPRO Standard Team
EmotivPRO Performance

Zakres funkcji, możliwość eksportowania danych, dostęp do metryk, integracji oraz funkcji analitycznych zależy od wybranego wariantu licencji.

Wymagania systemowe EMOTIV Launcher
Windows
Windows 10 64-bit, wersja 1809 lub nowsza
Windows 11
macOS
macOS 12 Monterey lub nowszy
Linux
Ubuntu 22.04 lub nowszy
wersja 64-bit
obsługa w wersji Beta
Raspberry Pi
Raspberry Pi OS / Debian 12
wersja 32-bit
obsługa w wersji Beta

Producent zaznacza, że wsparcie dla Ubuntu oraz Raspberry Pi ma charakter ograniczony/Beta i może zależeć od zmian w systemie operacyjnym.

Ważna informacja

EMOTIV Insight jest urządzeniem przeznaczonym do badań, edukacji, rozwoju technologii BCI i użytku osobistego. Nie jest oferowany jako medyczny system EEG i nie jest przeznaczony do diagnozowania, zapobiegania ani leczenia chorób.
