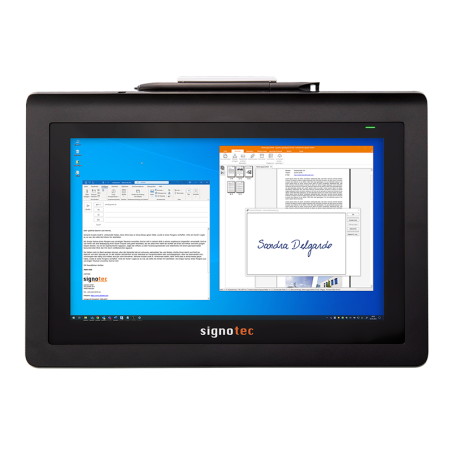

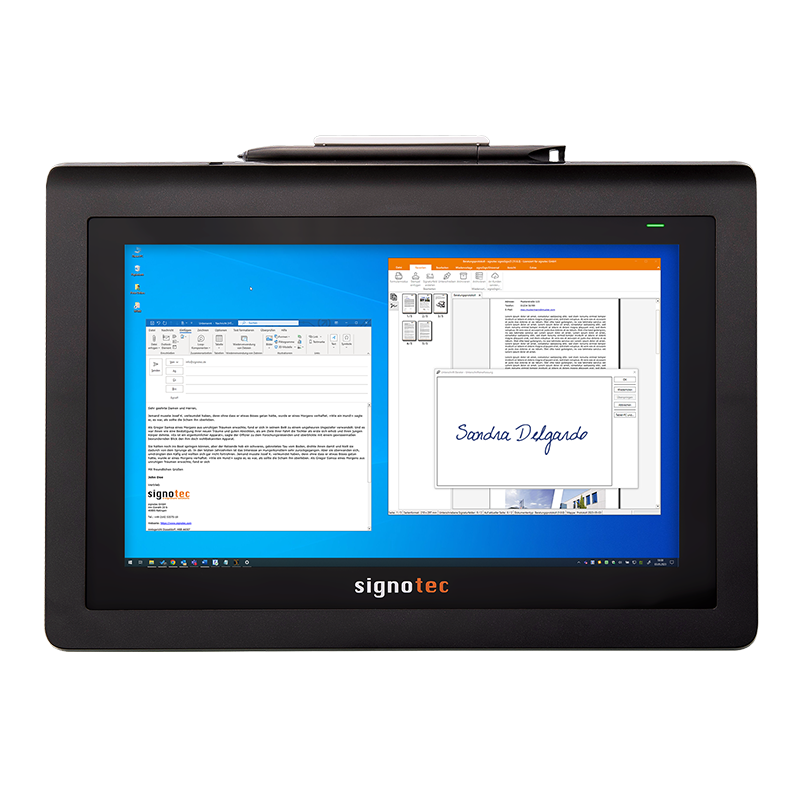

signotec Delta Pen Display

signotec Delta Pen Display to profesjonalny wyświetlacz piórkowy o przekątnej 10,1 cala, przeznaczony do rozszerzania stanowiska komputerowego o dodatkowy ekran obsługiwany precyzyjnym rysikiem. Urządzenie jest rozpoznawane przez system operacyjny jako drugi monitor i pozwala wyświetlać na nim całe aplikacje, dokumenty PDF, formularze oraz interfejsy systemów biznesowych.

Delta Pen Display może służyć do:
składania podpisów odręcznych,
wprowadzania notatek na dokumentach,
uzupełniania formularzy,
wykonywania prostych rysunków i adnotacji,
prezentowania dokumentów klientowi lub użytkownikowi,
obsługi aplikacji za pomocą rysika.

Należy podkreślić, że nie jest to klasyczny signotec Signature Pad, lecz wyświetlacz będący rozszerzeniem pulpitu komputera. Przechwytywanie, zabezpieczanie i osadzanie podpisu odbywa się w oprogramowaniu uruchomionym na komputerze.

Specyfikacja techniczna — signotec Delta Pen Display

Typ wyświetlacza: kolorowy wyświetlacz TFT z podświetleniem LED.
Przekątna ekranu: 10,1 cala / 25,6 cm.
Rozdzielczość ekranu: 1280 × 800 pikseli.
Gęstość obrazu: około 150 ppi.
Liczba wyświetlanych kolorów: 16,7 miliona.
Jasność wyświetlacza: 250 cd/m².
Widoczny obszar wyświetlacza: 216,96 × 135,6 mm.
Regulacja podświetlenia w urządzeniu: brak.
Powierzchnia ekranu: utwardzone, polerowane szkło specjalne.
Twardość powierzchni: 8H.
Funkcja przewijania dokumentu: tak, realizowana programowo.
Technologia sensora: ERT [Electronic Resonance Technology — technologia rezonansu elektromagnetycznego].
Aktywny obszar pisania: 216,96 × 135,6 mm.
Liczba poziomów nacisku: 2048.
Częstotliwość przekazywania współrzędnych: 280 Hz.
Wewnętrzna częstotliwość próbkowania: 6000 próbek na sekundę.
Rejestrowane dane: współrzędne X i Y, czas oraz siła nacisku.
Dokładność liniowa w środkowej części ekranu: ±0,5 mm.
Dokładność liniowa przy krawędziach ekranu: ±1 mm.
Minimalna siła nacisku rysika: 0,098 N / 10 gf.
Maksymalna siła nacisku rysika: 7,845 N / 800 gf.
Obsługiwany kąt pochylenia rysika: ±45°.
Wysokość wykrywania rysika nad powierzchnią: 5–15 mm.
Zasilanie rysika: rysik bezbateryjny.
Końcówka rysika: wymienna.
Reakcja na dotyk dłoni lub palca: brak — sensor reaguje na dedykowany rysik.
Wymiary urządzenia: 280 × 220 × 17–27 mm.
Wysokość z rozłożoną podporą: około 85 mm.
Masa urządzenia wraz z przewodem: około 850 g.
Długość przewodu: około 2,7 m.
Standard mocowania: VESA 75 × 75 mm.
Zabezpieczenie antykradzieżowe: możliwość zastosowania zabezpieczenia typu Kensington.
Stopień ochrony obudowy: IP52.
Temperatura pracy: od –10°C do +45°C.
Temperatura przechowywania: od –25°C do +70°C.
Dopuszczalna wilgotność: do 90%, bez kondensacji.
Deklarowana trwałość powierzchni: około 30 milionów podpisów.
Deklarowana żywotność rysika: około 1,2 miliona podpisów przy warunkach testowych określonych przez producenta.

Połączenie i zasilanie

Urządzenie korzysta z przewodu USB typu Y:
czarny USB-A — transmisja danych i podstawowe zasilanie,
pomarańczowy USB-A — dodatkowe zasilanie,
Micro-USB — połączenie z Delta Pen Display.

W komputerze wyposażonym w prawidłowo zasilany port USB 3.0 często wystarcza podłączenie czarnej wtyczki. W przypadku USB 2.0 producent zaleca podłączenie obu wtyczek USB-A. Jeżeli porty komputera nie zapewniają odpowiedniego prądu, należy zastosować opcjonalny zasilacz USB 5 V / 2,1 A.

Ważna uwaga praktyczna: strona produktowa informuje, że oddzielny zasilacz nie jest zasadniczo potrzebny, jednak instrukcja wskazuje, że przy niewystarczającym zasilaniu USB urządzenie może:
nie uruchamiać się,
okresowo się wyłączać,
przestać reagować na rysik.

Dlatego przy komputerach typu thin client, starszych laptopach, stacjach dokujących i pasywnych hubach USB należy wcześniej sprawdzić stabilność zasilania.

Oprogramowanie wymagane do działania

DisplayLink Driver

Sterownik DisplayLink odpowiada za działanie urządzenia jako dodatkowego monitora przesyłającego obraz przez USB.

Bez działającego sterownika DisplayLink komputer może nie rozpoznać Delta Pen Display jako dodatkowego ekranu. Producent zaleca instalację sterownika przed pierwszym podłączeniem urządzenia i ponowne uruchomienie komputera po instalacji.

signotec Pen Display Manager

signotec Pen Display Manager odpowiada za konfigurację wejścia piórkowego. Oprogramowanie pozwala między innymi:
przypisać rysik do właściwego monitora,
ustawić czułość nacisku,
sprawdzić aktualny poziom nacisku,
skonfigurować mapowanie obszaru roboczego,
korzystać z interfejsu WinTab.

Dostępne są instalatory 32- i 64-bitowe dla systemu Windows. Pen Display Manager zawiera również sterownik WinTab, używany przez wiele aplikacji do obsługi urządzeń piórkowych.

Oprogramowanie do podpisywania dokumentów

Same sterowniki nie tworzą kompletnego systemu podpisu elektronicznego. Do otwierania dokumentów, przechwytywania podpisu, osadzania go w PDF i archiwizowania plików potrzebna jest odpowiednia aplikacja.

Producent proponuje:
signoSign/2 Lite — bezpłatna wersja podstawowa,
signoSign/2 Pro — płatna wersja rozszerzona,
oprogramowanie firm trzecich zgodne z wejściem piórkowym lub WinTab,
indywidualną aplikację wykorzystującą opcjonalny interfejs programistyczny.

signoSign/2 umożliwia między innymi otwieranie i edytowanie dokumentów PDF, tworzenie pól podpisu, przechwytywanie danych biometrycznych podpisu, wprowadzanie notatek oraz wysyłanie dokumentów. Wersja Pro rozszerza możliwości automatyzacji, archiwizacji i tworzenia zaawansowanych podpisów elektronicznych.

Minimalny zestaw dla typowego stanowiska Windows
Sterownik DisplayLink.
signotec Pen Display Manager.
signoSign/2 Lite, Pro albo kompatybilna aplikacja klienta.
Ponowne uruchomienie systemu.
Ustawienie Delta Pen Display jako ekranu rozszerzonego lub duplikowanego.
Przypisanie rysika do właściwego monitora w Pen Display Manager.

Obsługiwane środowiska systemowe

Karta techniczna producenta wymienia:
Windows 10 lub nowszy,
Windows Server 2016 lub nowszy,
Linux.

Jednocześnie w tej samej karcie producent oznacza obsługę Terminal Server i Citrix jako „No”, mimo że przy systemie Windows Server pojawia się wzmianka o RDP i Citrix. Dokumentacja jest w tym miejscu niespójna. Dlatego wdrożenie w środowisku Citrix, Remote Desktop Services, VDI [Virtual Desktop Infrastructure — infrastruktura pulpitów wirtualnych] lub na serwerze terminalowym powinno zostać wcześniej pisemnie potwierdzone przez signotec.

Linux

Producent wymienia Linux jako obsługiwane środowisko, a DisplayLink udostępnia oficjalne sterowniki dla wybranych wersji Ubuntu. Jednocześnie publicznie dostępne instalatory signotec Pen Display Manager są plikami wykonywalnymi dla Windows.

Oznacza to, że przed wdrożeniem na Linux należy potwierdzić:
dostępność sterownika wejścia piórkowego,
możliwość prawidłowego mapowania rysika,
obsługę nacisku,
kompatybilność konkretnej aplikacji podpisowej,
zakres wsparcia technicznego signotec dla wybranej dystrybucji.

Sam fakt uruchomienia obrazu przez DisplayLink nie gwarantuje jeszcze pełnej obsługi rysika i podpisu.

macOS

DisplayLink udostępnia oprogramowanie dla macOS, ale signotec nie wymienia macOS w karcie technicznej Delta Pen Display. Nie należy więc traktować urządzenia jako oficjalnie kompatybilnego z macOS bez uzyskania potwierdzenia producenta dotyczącego zarówno obrazu, jak i obsługi rysika.

Wymagania sprzętowe komputera

signotec nie publikuje oddzielnych minimalnych wymagań dotyczących procesora, pamięci RAM lub karty graficznej dla Delta Pen Display.

Ogólne wymagania DisplayLink dla jednego dodatkowego wyświetlacza Windows obejmują:

procesor co najmniej 1,2 GHz obsługujący SSE2,
co najmniej 2 GB RAM,
minimum jeden port USB 2.0 lub USB 3.0,
około 30 MB wolnego miejsca,
dostęp do Internetu lub innego źródła pakietu instalacyjnego.

Są to jednak ogólne i bardzo niskie wartości bazowe, a nie wymagania opracowane specjalnie dla Delta Pen Display. Wydajność DisplayLink zależy od mocy procesora i obciążenia komputera.

Rekomendowana konfiguracja praktyczna

Dla stabilnego stanowiska biznesowego rozsądnym minimum będzie:
Windows 10 lub Windows 11 w wersji 64-bitowej,
współczesny procesor minimum dwurdzeniowy, preferowany czterordzeniowy,
co najmniej 8 GB RAM,
bezpośredni port USB 3.0,
możliwość instalacji sterowników przez administratora,
dostęp do aktualizacji DisplayLink,
brak restrykcji blokujących sterowniki WinTab lub urządzenia USB,
opcjonalny zasilacz przy słabo zasilanych portach.

Jest to rekomendacja wdrożeniowa, a nie oficjalna specyfikacja minimalna signotec.

Zalety

Duży ekran roboczy
Wyświetlacz 10,1 cala pozwala prezentować całe dokumenty, formularze i większe fragmenty aplikacji. Jest znacznie wygodniejszy przy pracy z dokumentem niż małe, klasyczne pady podpisowe.

Działa jako pełny drugi monitor
Nie ogranicza użytkownika do ekranu podpisu przygotowanego przez konkretny zestaw SDK [Software Development Kit — zestaw narzędzi programistycznych]. Można na nim wyświetlić praktycznie dowolną aplikację działającą na pulpicie systemu.

Precyzyjne wejście piórkowe
2048 poziomów nacisku i przekazywanie współrzędnych z częstotliwością 280 Hz umożliwiają płynne składanie podpisów, wprowadzanie notatek i wykonywanie prostych rysunków.

Rysik bez baterii
Rysik nie wymaga ładowania ani wymiany baterii. Zużywające się końcówki mogą być wymieniane.

Odrzucanie dotyku dłoni
Sensor reaguje na dedykowany rysik, a nie na dotyk dłoni. Ogranicza to przypadkowe działania podczas opierania ręki na powierzchni urządzenia.

Ergonomia
Urządzenie może pracować płasko albo pod kątem dzięki zintegrowanej podporze. Dostępne jest również mocowanie VESA 75 × 75 mm oraz dwa sposoby odkładania rysika.

Elastyczność aplikacyjna
Może być wykorzystywane nie tylko do podpisów, ale również do prezentowania dokumentów, nanoszenia adnotacji, uzupełniania formularzy i pracy w dedykowanych aplikacjach.

Wady i ograniczenia

Nie jest klasycznym bezpiecznym padem podpisowym
Delta Pen Display nie ma sprzętowej jednostki podpisującej, magazynu kluczy, własnych certyfikatów, trybu Secure Mode ani funkcji signotec Content Signing. Dane podpisu są przetwarzane przede wszystkim przez komputer i aplikację.
W praktyce oznacza to, że nie powinno się przedstawiać urządzenia jako bezpośredniego odpowiednika signotec Delta Signature Pad, który ma sprzętową jednostkę RSA, pamięć kluczy i dodatkowe funkcje kryptograficzne.

Zależność od komputera i sterowników
Urządzenie wymaga prawidłowego działania:
DisplayLink,
Pen Display Manager,
mapowania monitora,
aplikacji obsługującej podpis lub wejście piórkowe.

Aktualizacja systemu, polityki bezpieczeństwa, konflikt sterowników albo niewłaściwe mapowanie mogą uniemożliwić korzystanie z rysika.

Brak obsługi palcem
Delta Pen Display nie jest ekranem wielodotykowym. Interakcja odbywa się przez dedykowany rysik. Może to być wadą w aplikacjach zaprojektowanych do obsługi gestami.
Rozdzielczość 1280 × 800
Rozdzielczość jest wystarczająca do dokumentów i formularzy, ale niższa niż w nowoczesnych tabletach i monitorach Full HD. Przy rozbudowanych interfejsach może być konieczne skalowanie lub przewijanie.

Brak regulacji podświetlenia urządzenia
Karta techniczna wskazuje brak konfiguracji podświetlenia. Jasność może być zbyt wysoka lub zbyt niska w niektórych stanowiskach, szczególnie przy mocnym oświetleniu otoczenia.

Zasilanie przez USB może być problematyczne
Na części komputerów konieczne jest zajęcie dwóch portów USB albo zastosowanie opcjonalnego zasilacza. Pasywny hub USB może nie zapewnić stabilnego działania.

Brak Ethernetu
Omawiana wersja ma połączenie HID-USB i nie posiada Ethernetu. Urządzenie musi więc znajdować się stosunkowo blisko komputera. Producent nie gwarantuje prawidłowego działania z przewodami USB dłuższymi niż 3 m.

Brak pełnego SDK w standardzie
Karta techniczna wskazuje brak standardowego SDK, natomiast aktualna strona produktowa informuje o opcjonalnym API pozwalającym bezpośrednio odczytywać współrzędne rysika i rozdzielać wejście piórkowe od kursora myszy. Integrację programistyczną należy zatem traktować jako element dodatkowy, wymagający ustalenia licencji i zakresu wsparcia z signotec.

Ograniczenia środowiskowe
Urządzenie jest przeznaczone głównie do biur, stanowisk obsługi i podobnych środowisk. Nie jest wodoodporne ani przeciwwybuchowe i nie powinno być używane w środowisku bardzo zapylonym lub narażonym na uderzenia.

Bezpieczeństwo podpisu

Producent deklaruje szyfrowanie AES-256 transmisji danych między urządzeniem a hostem. Nie jest to jednak równoznaczne z posiadaniem przez urządzenie kompletnego sprzętowego modułu bezpiecznego podpisu.

Bezpieczeństwo i wartość dowodowa podpisu zależą dodatkowo od:
zastosowanego oprogramowania,
sposobu osadzenia podpisu w dokumencie,
ochrony danych biometrycznych,
integralności dokumentu PDF,
zastosowanego certyfikatu i znacznika czasu,
identyfikacji osoby podpisującej,
konfiguracji całego procesu.

signoSign/2 może obsługiwać proste i zaawansowane podpisy elektroniczne oraz przechwytywanie danych biometrycznych, ale zgodność z konkretnym wymaganiem prawnym lub organizacyjnym powinna być oceniana na poziomie kompletnego rozwiązania, a nie samego wyświetlacza.
