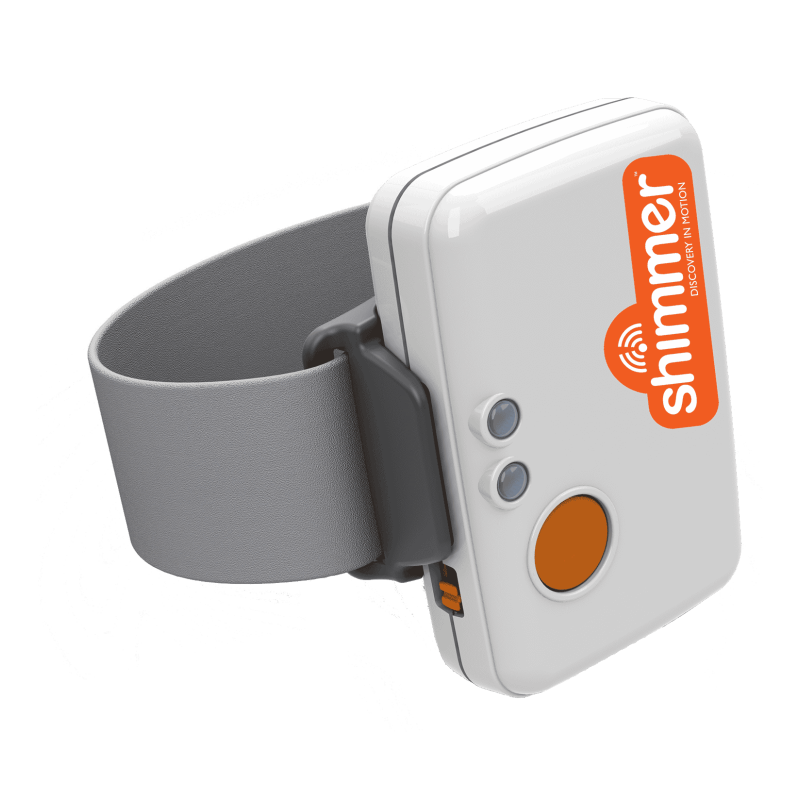

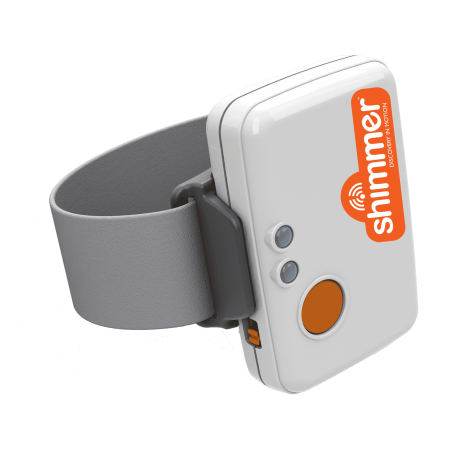

Shimmer Development Kits – zestawy deweloperskie do pomiarów biomechanicznych i fizjologicznych

Zapytaj o cenę i dostępność na info(@)pronetkrakow.com.pl

Producent: Shimmer Research Ltd., Irlandia

Shimmer Development Kits – zestawy deweloperskie do pomiarów biomechanicznych i fizjologicznych

Shimmer Development Kits to rodzina zestawów badawczych i deweloperskich opartych na bezprzewodowej platformie czujników Shimmer3/Shimmer3R. Zestawy umożliwiają rejestrację danych ruchowych, biomechanicznych oraz sygnałów fizjologicznych, takich jak ECG, EMG, GSR/EDA, PPG, bioimpedancja czy parametry pochodzące z czujników siły i tensometrów.

Platforma Shimmer została zaprojektowana z myślą o badaniach naukowych, tworzeniu prototypów, analizie ruchu, biomechanice, sporcie, rehabilitacji, badaniach psychofizjologicznych oraz integracji czujników z własnymi aplikacjami i systemami badawczymi.

W zależności od wybranego zestawu możliwe jest przesyłanie danych bezprzewodowo przez Bluetooth w czasie rzeczywistym lub ich lokalne zapisywanie w pamięci urządzenia. Zestawy wieloczujnikowe umożliwiają synchronizację wielu urządzeń Shimmer podczas jednego eksperymentu.

Specyfikacja techniczna

bezprzewodowa platforma czujników ubieralnych Shimmer3/Shimmer3R
transmisja danych do komputera lub urządzenia mobilnego przez Bluetooth
możliwość lokalnego rejestrowania danych w pamięci microSD urządzenia
możliwość jednoczesnej rejestracji i synchronizacji danych z wielu czujników Shimmer
możliwość konfiguracji synchronizacji z innymi systemami pomiarowymi za pomocą zegara czasu rzeczywistego
obsługa pomiarów w czasie rzeczywistym oraz analizy danych zapisanych lokalnie
zintegrowane czujniki inercyjne w wybranych jednostkach: akcelerometr, żyroskop i magnetometr
pomiar ruchu w konfiguracji 9 DoF
zintegrowany wysokościomierz w zestawach wykorzystujących platformę IMU
możliwość pomiaru orientacji przestrzennej 3D w jednostkach IMU
konfiguracja zakresów pomiarowych czujników inercyjnych
możliwość jednoczesnej rejestracji danych fizjologicznych i danych ruchowych w kompatybilnych jednostkach
możliwość stosowania pojedynczego sensora lub wieloczujnikowych konfiguracji badawczych
zestawy wieloczujnikowe dostępne z jednostkami dokującymi Shimmer Dock, Consensys Base6 lub Consensys Base15 – zależnie od konfiguracji
możliwość ładowania, konfiguracji, aktualizacji firmware oraz pobierania danych z wielu czujników za pomocą platformy Consensys
otwarte firmware Shimmer dostępne dla zastosowań deweloperskich
możliwość integracji z własnym oprogramowaniem za pomocą API i sterowników Shimmer

Dostępne modele

Consensys Bundle Development Kit
Kompletny zestaw umożliwiający wykorzystanie różnych typów czujników Shimmer w ramach jednej platformy. Pozwala prowadzić pomiary m.in. IMU, ECG, EMG, GSR/EDA, PPG oraz pomiary z wykorzystaniem Bridge Amplifier+.

Consensys GSR Development Kit
Zestaw przeznaczony do pomiaru reakcji skórno-galwanicznej GSR, aktywności elektrodermalnej EDA oraz fotopletyzmografii PPG. Pozwala również wyznaczać parametry związane z tętnem i zmiennością rytmu serca oraz jednocześnie rejestrować dane ruchowe.

Consensys EMG Development Kit
Zestaw do rejestracji dwóch kanałów powierzchniowej elektromiografii EMG oraz aktywności ruchowej. Jednostka może być również używana do pomiarów ECG, jednak pojedynczy sensor nie może jednocześnie wykonywać pomiaru ECG i EMG.

Consensys ECG Development Kit
Zestaw przeznaczony do rejestracji czterech kanałów ECG. Umożliwia również wykonywanie pomiarów powierzchniowego EMG oraz rejestrowanie danych z czujników inercyjnych. ECG i EMG nie mogą być jednocześnie rejestrowane przez pojedynczą jednostkę.

Consensys IMU Development Kit
Zestaw do badań ruchu wyposażony w czujniki inercyjne 9 DoF oraz wysokościomierz. Rejestruje dane z akcelerometru, żyroskopu i magnetometru oraz umożliwia wyznaczanie orientacji przestrzennej 3D.

Shimmer3R EBio Consensys Development Kit
Zestaw przeznaczony do pomiaru bioimpedancji oraz ECG. Może być wykorzystywany m.in. do monitorowania parametrów oddechowych, w tym zmian związanych z oddychaniem, oraz jednoczesnego rejestrowania danych ruchowych 9 DoF.

Consensys 200g IMU Development Kit
Wersja IMU przeznaczona do pomiaru bardzo dużych przyspieszeń – do 200 g. Oprócz pomiaru dużych przeciążeń zachowuje funkcjonalność platformy inercyjnej Shimmer3R.

Consensys Bridge Amplifier+ Development Kit
Zestaw umożliwiający podłączanie tensometrów, czujników typu load cell oraz czujników rezystancyjnych. Pozwala mierzyć m.in. siłę, nacisk, masę, moment obrotowy, ciśnienie i rezystancję oraz łączyć te pomiary z danymi ruchowymi.

NeuroLynQ Kits
Wieloczujnikowe rozwiązanie wykorzystujące pomiary GSR oraz ECG do badania reakcji psychofizjologicznych pojedynczych osób i grup. Dostępne są m.in. konfiguracje 6-, 10- i 15-sensorowe z licencją na oprogramowanie NeuroLynQ.

Oprogramowanie

Do obsługi platformy Shimmer dostępne jest kilka środowisk programowych.

ConsensysBASIC

bezpłatne oprogramowanie dostępne dla użytkowników urządzeń Shimmer
podstawowa konfiguracja i obsługa sensorów
obsługa lokalnego zapisu danych
obsługa komunikacji z urządzeniami Shimmer

ConsensysPRO

rozszerzone środowisko do prowadzenia eksperymentów i zarządzania sensorami
przesyłanie danych przez Bluetooth w czasie rzeczywistym
wizualizacja sygnałów na żywo
konfiguracja i zarządzanie wieloma urządzeniami
synchronizacja sensorów
pobieranie i przetwarzanie danych zapisanych lokalnie
obsługa algorytmów przetwarzania wybranych sygnałów, m.in. ECG i PPG
oprogramowanie przeznaczone dla systemu Windows
ConsensysPRO jest licencjonowany oddzielnie w większości zestawów; niektóre zestawy mogą zawierać licencję w komplecie

Dla użytkowników tworzących własne rozwiązania producent udostępnia również:

ShimmerCapture / Shimmer C# API
Shimmer Java/Android API
Shimmer Swift API dla macOS i iOS
Shimmer MATLAB Instrument Driver
Shimmer LabVIEW Instrument Driver
ShimmerCapture for Android
Shimmer 9DoF Calibration Application

Dobór oprogramowania zależy od rodzaju prowadzonych badań oraz sposobu integracji urządzeń. Do standardowej obsługi sensorów można wykorzystać środowisko Consensys, natomiast w projektach badawczych i deweloperskich dane mogą być pobierane bezpośrednio przez udostępnione przez producenta API i sterowniki.

Zastosowanie

analiza ruchu człowieka
biomechanika
analiza chodu i postawy
badania aktywności mięśniowej EMG
badania ECG
monitorowanie parametrów fizjologicznych
badania GSR i aktywności elektrodermalnej EDA
badania PPG i parametrów związanych z tętnem
badania stresu i pobudzenia psychofizjologicznego
affective computing
badania Human–Computer Interaction
badania reakcji użytkowników na bodźce
neuromarketing i badania konsumenckie
rehabilitacja
neurologia i neurorehabilitacja
ortopedia
analiza drżenia
medycyna sportowa
analiza techniki sportowej
monitorowanie aktywności fizycznej
badania ergonomii
monitorowanie czynności życia codziennego
analiza zmęczenia
badania siły, nacisku i momentu obrotowego
współpraca z tensometrami i czujnikami typu load cell
badania dużych przyspieszeń i przeciążeń do 200 g
badania uderzeń i zdarzeń wysokoenergetycznych
badania bioimpedancji
badania parametrów oddechowych
tworzenie prototypowych systemów wearable
rozwój własnych aplikacji badawczych i medycznych
integracja czujników Shimmer z MATLAB, LabVIEW, C#, Java/Android i Swift
badania akademickie i projekty R&D
